西门子plc S7-1200/S7-1500通道”用于西门子组态软件WinCC站与自动化plc控制系统s7-1200和s7-1500之间的通信，通信采用以太网TCP/IP协议。频道单元西门子plc S7-1200/S7-1500通道”和信号单元”。有关信道诊断的详细信息，请参阅通信诊断在与自动化系统西门子plc S7-1200/S7-1500通信时，建议通信处理器使用以下通信处理器：CP 1612 A2 CP 1613 A2 CP 1623 CP 1628，以定义运行系统中的WinCC站和西门子plc S7-1200/S7-1500之间的状态，在连接中创建二进制变量；连接名称＞@ForceConnectionState“：连接已经建立。将“1”配置为起始值，以便在运行系统启动时建立到S7-1200/S7-1500的连接。该连接已被终止。使用变量连接，确定当前连接的状态；连接已准备就绪。连接中断或终止。
检测信号上升沿和下降沿的指令的特点和区别分以下四点：
1、西门子plc S7-1200/S7-1500有四组用于检测信号上升沿和下降沿的指令。初学者通常不知道区别和用法。在下面的例子中，详细比较了四个边缘检测指令的功能。

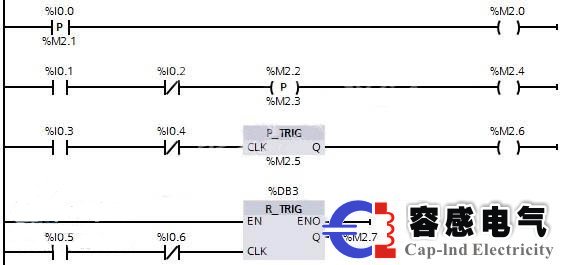

2、程序如下图所示，p位点被用来检测地址在触点上方的上升边缘，并直接输出上升边缘脉冲。另外三个指令用于检测rlo的上升边缘(能量流入指令输入)。
3、在通过西门子plc上升沿指令“P”线圈的能量流的上升沿，线圈上方的地址M2处于扫描循环状态，因此，P线圈用于检测能量流的上升沿，上升沿脉冲通过M2.2线圈上的触点输出，其他三个指令直接输出测试结果。
4、R-TRIG P-trig的指令和指令，用于检测能量流入CLK端子的上升沿，并使用该检测结果被直接输出端子Q。所不同的是，R-TRIG是一个功能块，其块背景信号clk DB3保持在最后扫描周期的状态，并且与存储器中存储的边缘P-TRIG M2.5位指令。 p和线圈用于M2.1 M2.3和边沿存储位保持其输入信号的状态。
总结：以上内容就是小编为大家介绍的西门子plc S7-1200/S7-1500通道和检测信号上升沿和下降沿的指令的特点和区别，如果您有这方面的任何需求，欢迎大家咨询容感电气，我们将给您最真诚的服务。
